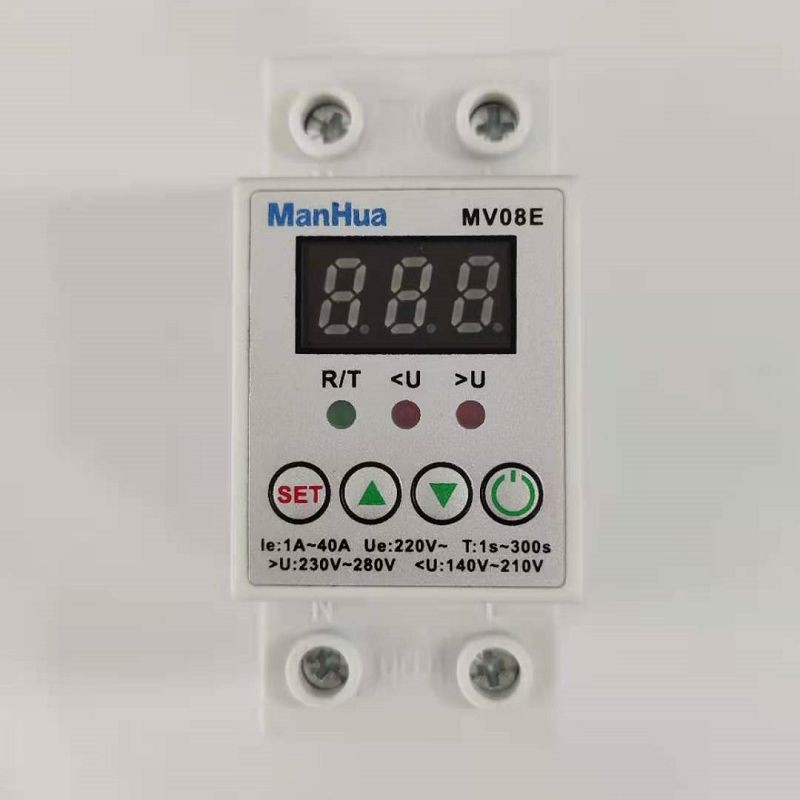

Protetor de Subtensão de Sobretensão

Inscrição

O protetor de sobretensão e subtensão com função de religamento automático (doravante referido como o protetor) é um dispositivo de proteção de eletrodomésticos de nova geração desenvolvido de acordo com a situação atual de energia comercial. Pode proteger contra tensão anormal. Quando a tensão da rede está acima ou abaixo da tensão de operação do protetor, o protetor de sobretensão e subtensão pode cortar a energia da carga rapidamente para proteger o aparelho elétrico e a segurança pessoal. Quando a tensão da rede volta ao normal, o protetor liga automaticamente a energia, restaura a fonte de alimentação e atinge o controle totalmente automático. O LED de duas cores no painel indica o estado de funcionamento do protetor. Quando a luz indicadora estiver verde, a fonte de alimentação está normal. Quando a luz vermelha está acesa, a função de proteção começa a cortar a alimentação. Tem as características de uso simples e conveniente, desempenho estável e confiável. O produto é compacto na estrutura e bonito na aparência e é montado no disjuntor miniatura.

Dados técnicos principais

1. Potência operacional: AC230V50Hz, AC380V (trifásico a quatro fios)

2. Corrente máxima: 20A,32A,40A,50A,63A,80A,100A (resistiva)

3. Potência máxima de carga: 4,4kVA, 6,6kVA, 8,8kVA, 11kVA,13kVA,17kVA

4. Valor de corte da ação de sobretensão; AC275V=5V

5. Valor de recuperação de sobretensão: AC255V±5V

6. Valor de corte da ação sob tensão: AC175V±5V

7. Valor de recuperação sob tensão: ACI85V±5V

8. Atraso de transmissão de energia após falha de energia: menor ou igual a 60S

9. Valor de atraso de ação: não mais que 1 segundo

10. Método de instalação: trilho de 35 mm

11. Vida elétrica: 1x10^7

Instalação e dimensões

1. Dimensões (mm) ver fotos

2. A altitude é menor ou igual a 2000m

3. Faixa de temperatura permitida -40 graus ~ mais 50 graus

4. Temperatura relativa do ar menor ou igual a 85 por cento

5. O produto é trilho Din 35mm.

Instruções

1. Conecte a entrada (IN) e a saída (OUT) da identificação do protetor de sobretensão sob tensão corretamente. (A potência de carga deve ser menor que a potência nominal do produto)

2. Os dois LEDs no painel do produto indicam o status: a energia está ligada, o indicador de energia (verde) está ligado, o indicador de proteção (vermelho) está desligado quando a energia é fornecida normalmente e o indicador de proteção (vermelho) está ligado quando a proteção está na proteção. Comece, corte a energia da carga.

3. Depois que a energia for ligada por 60 segundos, veja se a luz vermelha irá parar. Se puder ser interrompido, é normal.

4. A luz verde acenderá após ligar, tempo de contagem regressiva de 30 segundos, disparos de sobretensão de 275V, subtensão de 165V.

5. Ao ligar, a luz verde pisca e inicia a leitura. Após 30 segundos, foi detectado que a tensão do circuito era de cerca de 220V; a luz verde estava acesa e a luz vermelha ao lado estava apagada. Quando a tensão do circuito sobe para 275V, a luz vermelha acende e a carga é desconectada automaticamente. Quando a tensão volta ao valor normal, a luz verde começa a piscar. Após 30 segundos, o relé carrega e liga. A luz verde está sempre acesa, a luz vermelha está apagada e a subtensão é a mesma. A subtensão é de cerca de 165V.

6. Em alguns casos, apenas a luz verde pisca, para iniciar a contagem regressiva, o que é um fenômeno normal. Este é o problema de sobretensão sob falha de energia do protetor de tensão quando depuramos. Contanto que o relé possa pegar a carga após a contagem regressiva ter passado.
