Disjuntor

Manhua Electric: Seu fornecedor profissional de disjuntores!

Nossa equipe da Manhua Electric tem mais de trinta anos de experiência na produção e exportação de produtos elétricos. Nossos principais produtos incluem quadros de distribuição, chaves de transferência automática (ATS), disjuntores, contatores, pára-raios, fotocélulas e temporizadores. A partir de 2017, iniciamos a operação de um centro de armazenamento em Chicago, EUA. Como fornecedor de projetos de licitação das Nações Unidas, temos participado de projetos de construção de energia em mercados estrangeiros.

01/

Boa reputação
Cooperamos com parceiros na Arábia Saudita, Kuwait, Tailândia, Vietname, Japão e outros países e ganhámos a sua confiança devido à excelente qualidade dos nossos produtos.

02/

Qualidade garantida
Garantimos que todos os processos de produção sejam realizados de acordo com o sistema ISO9001, e que todos os produtos tenham passado na certificação CE, e alguns produtos também tenham passado na certificação UL e VDE.

03/

Alta produtividade
Temos nossos próprios edifícios de fábrica e centros de armazenamento padrão, que podem fornecer produtos elétricos em grandes quantidades e concluir de forma independente todo o trabalho, desde matérias-primas, produção de produtos, montagem até embalagem.

04/

Serviço caloroso
Sinceramente, damos as boas-vindas a todos os clientes que vêm perguntar sobre nossos produtos e fornecemos conhecimento profissional do produto e orientação técnica, bem como garantia completa e serviços pós-venda.

O que é disjuntor?

Um disjuntor é um dispositivo de segurança elétrica projetado para proteger um circuito elétrico contra danos causados por sobrecorrente. Sua função básica é interromper o fluxo de corrente para proteger os equipamentos e prevenir o risco de incêndio. Ao contrário de um fusível, que funciona uma vez e depois deve ser substituído, um disjuntor pode ser reinicializado (manualmente ou automaticamente) para retomar a operação normal. Eles são fabricados em tamanhos variados, desde pequenos dispositivos que protegem circuitos de baixa corrente ou eletrodomésticos individuais, até grandes quadros de distribuição projetados para proteger circuitos de alta tensão que alimentam uma cidade inteira.

Características do disjuntor

Alta seguranca

Nossos disjuntores são equipados com recursos de gerenciamento de energia para bloquear picos de energia e evitar ruptura e explosão da bateria causada por curtos-circuitos, protegendo seus motores contra danos elétricos.

Operação estável

Os terminais de cobre desses disjuntores fornecem uma conexão altamente condutora entre o disjuntor e o fio e também evitam a formação de camadas de óxido.

Estrutura reconfigurável

Esses disjuntores possuem uma alavanca de puxar para disparar que pode ser usada como chave. Eles combinam comutação e proteção de circuito em um único dispositivo, permitindo uma rápida operação de reinicialização manual para uma reinicialização rápida

Design à prova d'água

Feitos com parafusos à prova de ferrugem e uma caixa resistente à corrosão, esses disjuntores podem ser fixados em um painel elétrico ou outro local de montagem e evitar a entrada de água ou umidade e causar danos.

Aplicação do disjuntor

Substituição do Fusível

Comparado a outro fusível semelhante a um painel de distribuição, um disjuntor é menor em tamanho e pode ser reinicializado automaticamente para operação repetida. Um disjuntor pode ser reinicializado automaticamente após o reparo do circuito e garante fornecimento contínuo. Usar um disjuntor em vez de um fusível elimina o custo de substituição, economiza tempo e permite operação em alta tensão.

Como um interruptor

O disjuntor também pode atuar como uma chave que liga e desliga manualmente a fonte de alimentação dos equipamentos elétricos do sistema de energia. Ele pode ser usado como um interruptor para ligar e desligar manualmente a fonte para fins de reparo ou substituição. Quando componentes do sistema de energia como transformadores, bobinas e outros equipamentos ou disjuntores precisam ser reparados ou substituídos, um disjuntor isola esses componentes.

Alternar cargas

Os disjuntores são usados na comutação de diferentes tipos de cargas em residências, comércio, edifícios e locais industriais. Eles são usados como comutadores para proteger equipamentos elétricos em áreas residenciais e comerciais contra correntes defeituosas, sobrecorrente, curto-circuito e incêndio.

Tipos de disjuntor

Disjuntores de Baixa Tensão (V < 1000 Volts)

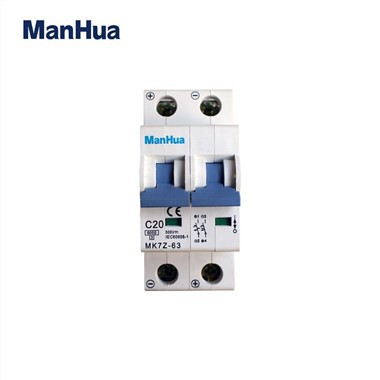

Disjuntor Miniatura (MCB):MCB (Disjuntor Miniatura) é um dos disjuntores domésticos mais populares que operam em baixas tensões. Pode ser ligado e desligado manualmente e funciona por magnetismo. A tira bimetálica no MCB detecta a sobrecorrente e libera uma trava mecânica. MCB vem em vários tipos, como A, B, C, D, G, H e K.

Disjuntor de interrupção de ar:Os disjuntores Air Break são usados em aplicações de baixa tensão com uma vida útil de contato menor de cerca de 6 curtos-circuitos. Este disjuntor é de dois tipos: disjuntores de interrupção de ar simples e disjuntores de interrupção de ar magnético. O disjuntor pneumático emprega o método de interrupção de alta resistência para extinção de arco. A resistência do arco é aumentada reduzindo a área da seção transversal e aumentando o comprimento do arco. O arco também pode ser extinto resfriando-o e cuspindo-o dentro do disjuntor.

Disjuntores de média tensão (1 kV - 33 kV)

Disjuntor Mínimo de Óleo (MoCB):Os disjuntores a óleo geralmente usam óleo de transformador como meio isolante para extinguir o arco. Isso ocorre porque o óleo é um bom meio dielétrico com alta rigidez dielétrica de 110 kV/cm. Os íons destinados à produção do arco reagem com o óleo para liberar gases como hidrogênio (70-80%), metano, etileno e acetileno. Como o hidrogênio é um bom condutor de calor, a bolha de hidrogênio próxima ao contato resfria o sistema para promover a desionização para a produção do arco elétrico. A turbulência do óleo no trajeto do arco é outro fator que impede sua produção. A vida útil dos contatos desses disjuntores é de cerca de 6 curtos-circuitos e é mais provável que sejam substituídos com frequência.

Disjuntor a vácuo:Um disjuntor a vácuo utiliza um meio com pressão inferior à pressão atmosférica, ou seja, pressão inferior a 760 mm de Mercúrio. A unidade Torr (1 mm de Hg) é usada para medir essas pressões baixas. Em disjuntores a vácuo, é usado um meio de extinção de arco a vácuo de 10-5 a 10-7 Torr. A resistência dielétrica e isolante do meio é a mais alta entre outros meios de disjuntor. A presença do vácuo permite que microprojeções produzam íons metálicos e formem um arco elétrico. O disjuntor a vácuo é rápido o suficiente para interromper a corrente defeituosa logo no primeiro ciclo. A possibilidade de explosão do disjuntor a vácuo é NIL e oferece uma vida útil de contato de cerca de 100 curtos-circuitos.

Disjuntores de Alta Tensão (33 kV-220 kV) e Disjuntores de Extrema Alta Tensão (V > 400 kV)

Disjuntor de jato de ar:Os disjuntores de jato de ar são usados como substitutos do óleo para tensões médias, altas e extremamente altas. No entanto, os circuitos de jato de ar são frequentemente usados para altas tensões superiores a 110 kV. Ar de alta pressão ou ar comprimido é usado como método para extinção rápida do arco, em vez de outros gases como nitrogênio, dióxido de carbono e hidrogênio. A escolha do ar em vez de outros gases reduz o custo e o tamanho do disjuntor. Devido à presença de ar em vez de óleo, não há risco de incêndio. A vida útil dos contatos dos disjuntores de jato de ar é de cerca de 25 curtos-circuitos e oferecem re-fechamentos (reutilizações).

Disjuntor SF6:O disjuntor hexafluoreto de enxofre utiliza gás SF6 para extinguir o arco em aplicações de alta e extremamente alta tensão. O gás hexafluoreto de enxofre possui alta rigidez dielétrica e propriedades eletronegativas de absorção de elétrons livres. O gás produz íons negativos que são relativamente mais lentos que os elétrons livres para permitir a ionização para a geração do arco. A vida útil dos contatos dos disjuntores SF6 é de cerca de 25 curtos-circuitos e o mesmo gás pode ser utilizado após a operação. Outras características incluem baixo risco de incêndio e propriedades não explosivas, nobres e não venenosas.

Componentes do disjuntor

A moldura

A moldura é o corpo do disjuntor. É um invólucro externo que envolve e protege todos os outros componentes. O material usado para fazer este invólucro determina quanta corrente o disjuntor pode acomodar.
Por exemplo, uma estrutura revestida de metal é usada para disjuntores projetados para circuitos de alta tensão. Por outro lado, as caixas isoladas e moldadas são para disjuntores de média e baixa tensão, respectivamente. Além de proteger os demais componentes, outra finalidade da moldura é segurar o disjuntor em posição na caixa da unidade consumidora (CCU).

Mecanismo Operacional

O mecanismo de operação do disjuntor é outra parte que desempenha um papel vital na operação geral deste esteio elétrico. Ele fornece um meio de ligar e desligar o circuito fechando e abrindo os contatos do disjuntor.
A maioria dos disjuntores hoje usa o mecanismo de alternância de fechamento rápido. Neste sistema, os contatos fecham ou abrem rapidamente, independentemente da velocidade usada para mover a alça. Esta alça foi projetada para mostrar três condições: ligado, desligado e quando o circuito é aberto automaticamente. No caso do terceiro cenário, você precisará movê-lo para a posição desligado antes de ligá-lo.

Unidade de viagem

A unidade de disparo é o componente mais importante em qualquer disjuntor porque ativa o mecanismo de operação. Considerado o cérebro do disjuntor, ele detecta sobrecarga ou curto-circuito e aciona o mecanismo de operação para abrir os contatos. As unidades de disparo utilizadas atualmente são eletrônicas e sua natureza avançada oferece configurações de montagem flexíveis. Como tal, é mais fácil projetar um sistema de disjuntor com base na aplicação.

Contatos

Os contatos elétricos permitem o fluxo de corrente no disjuntor quando o circuito está fechado. Um disjuntor elétrico típico possui dois tipos desses componentes: contatos fixos e flutuantes. O disjuntor controla o contato flutuante e se afasta do contato fixo quando o disjuntor desarma. Como resultado, o fluxo de corrente para a carga é interrompido.
Ao discutir o sistema de fonte de alimentação, também vale a pena mencionar outro conjunto de partes vitais de um disjuntor: os conectores terminais. Eles conectam o sistema do disjuntor à fonte de energia e à carga. Além disso, estes componentes são conectados eletricamente aos contatos, controlando a alimentação da carga.

Extintor de arco

Quando o mecanismo operacional é acionado, arcos são formados entre os contatos à medida que o disjuntor interrompe o fluxo da corrente. Este arco elétrico pode atingir temperaturas muito altas e danificar o disjuntor. Para evitar que isso aconteça, o extintor de arco fornece um mecanismo de extinção para ajudar a resolver o problema. Este componente contém uma série de contatos projetados para abrir gradativamente e dividir os arcos, facilitando sua extinção.

Usando os benefícios do disjuntor

Disponibilize corrente elétrica suficiente
Os requisitos de corrente elétrica para aparelhos principais são muito mais elevados do que aqueles para iluminação e outros aparelhos menores. O sistema elétrico da sua casa ficaria imediatamente sobrecarregado se você conectasse a máquina de lavar louça ou o fogão elétrico a uma tomada elétrica padrão. Você pode garantir que seu dispositivo receba corrente elétrica suficiente com um circuito dedicado, sem se preocupar em sobrecarregar as outras tomadas da sua casa.

Elimine riscos de segurança elétrica
A instalação de circuitos dedicados em toda a sua casa pode ajudar a manter seu sistema elétrico seguro e protegido. Um eletrodoméstico pode colocar sua casa em risco de incêndio elétrico se estiver conectado a um circuito padrão em vez de um circuito dedicado. Você se sentirá mais tranquilo depois que seus novos aparelhos forem instalados se investir em circuitos dedicados.

Observe o Código Elétrico Nacional
O Código Elétrico Nacional exige que todos os principais aparelhos sejam conectados a circuitos separados. Para evitar violar o Código Elétrico Nacional e pagar multas elevadas, crie circuitos separados antes de adicionar seu próximo aparelho. O Código Elétrico Nacional foi criado para garantir que todas as propriedades residenciais e comerciais estejam protegidas contra ameaças à segurança elétrica.

Fatores a serem considerados ao escolher o disjuntor

Teste e Manutenção

Um fator importante a considerar ao encontrar o disjuntor certo é o teste. Você pode testar um bom disjuntor regularmente, cerca de uma vez por ano. Se você mora em uma área com condições climáticas extremas, considere testá-lo com mais frequência. Além de testar, você deseja um disjuntor de fácil manutenção. Se o teste revelar um problema, você deverá consertar o disjuntor ou contratar um profissional para mantê-lo e apontar quaisquer problemas.

Capacidade Máxima de Interrupção

Outro fator importante a considerar é a capacidade máxima de interrupção (MIC). O MIC é a corrente mais alta que o disjuntor pode interromper, e mais aparelhos e eletrônicos exigem um MIC mais alto. Um MIC de 10,{1}} amperes é padrão, mas é fácil desarmá-lo ao usar vários aparelhos simultaneamente. As empresas maiores precisam de MICs mais altos para funcionar com segurança e evitar o disparo constante do disjuntor.

Classificação de tensão

O disjuntor deve evitar irregularidades de corrente, portanto a tensão é outro fator a considerar. A classificação de tensão é essencial para a segurança, garantindo que o disjuntor possa desarmar com segurança quando estiver sobrecarregado. Embora a maioria das residências possua disjuntores de baixa tensão, as empresas e áreas com linhas de energia usam disjuntores de média ou alta tensão. Encontre um disjuntor com classificação igual ou superior à tensão de circuito aberto, pois pode evitar explosões ou arcos quando ocorre um curto-circuito.

750VDC 250a 4p MCCB DC Molded Case Circuit Breaker

Frequência

A frequência é outro fator importante, pois você deseja algo abaixo de 60 Hertz. Os disjuntores típicos têm uma faixa de frequência entre 50 e 60, portanto, permaneça nessa faixa. Ir regularmente acima de 60 Hz pode degradar o disjuntor e reduzir sua potência. Uma classificação de potência reduzida pode danificar seu disjuntor e envelhecê-lo prematuramente.

Adjustable Moulded Case Circuit Breaker MCCB

Configurar

Além dos padrões do disjuntor, você deve considerar como irá instalá-lo. Você não quer expô-lo a muito calor ou luz solar e também quer pouca umidade. Muitas variáveis como essa podem danificar o disjuntor e diminuir sua capacidade de proteger seus componentes eletrônicos contra picos de energia.

Como você reinicia um disjuntor desarmado?

Se o disjuntor e o fusível não estiverem acessíveis ou etiquetados, é uma boa ideia reservar um tempo para descobrir cada interruptor ou fusível e a área que ele controla. Então, quando um circuito ou fusível desarmar ou queimar, você saberá exatamente qual é.

Para reiniciar o disjuntor, desligue-o movendo a chave ou a alavanca para a posição “desligado”. Em seguida, ligue-o novamente. Por segurança, é uma boa ideia afastar-se ou ficar ao lado do painel, para o caso de surgirem faíscas do disjuntor quando ele for movido. Você pode até considerar usar óculos de segurança para proteger seus olhos.

Se um disjuntor desarmar devido a exceder sua amperagem máxima, a alavanca da chave terá se movido entre as posições “ligado” e “desligado”. Você poderá ver uma área vermelha indicando que o disjuntor desarmou. Porém, depende do seu painel elétrico. Para alguns painéis, o disparo provoca apenas um movimento mínimo da alça; nesse caso, você precisará observar atentamente os interruptores para descobrir qual deles desarmou.

É melhor se preparar para uma queda de energia com antecedência. Lembre-se de manter uma lanterna e baterias próximas ao painel elétrico para ajudar a iluminar a área caso a energia esteja desligada (e se você não puder usar a lanterna do seu celular para economizar bateria). Aguarde alguns minutos após reiniciar o disjuntor antes de desconectar e conectar seus vários aparelhos para tentar descobrir o que sobrecarregou especificamente o circuito ou causou o desarme.

Nossa foto de fábrica

DSC_6300(001) DSCF9020(001) DSCF9035(001)

Perguntas frequentes sobre disjuntor

P: Para que serve um disjuntor?

R: Por definição, um disjuntor é um dispositivo de segurança elétrica, uma chave que interrompe automaticamente a corrente de um circuito elétrico sobrecarregado, falhas de aterramento ou curtos-circuitos. Os disjuntores “desarmam”, desligam, fluxo de corrente após os relés de proteção detectarem uma falha.

P: Quais são os três tipos de disjuntores?

R: Existem três variedades básicas de disjuntores: disjuntores padrão (que incluem disjuntores unipolares e bipolares), disjuntores interruptores de falha à terra (GFCIs) e disjuntores interruptores de circuito de falha de arco (AFCIs).

P: Qual disjuntor é usado?

R: Os disjuntores elétricos mais amplamente utilizados para conexões elétricas domésticas são os disjuntores miniatura (MCBs), os disjuntores de corrente residual (RCCB) e o disjuntor em caixa montada (MCCB).

P: Posso usar o disjuntor como interruptor?

R: É bastante evidente que, embora compartilhem uma função semelhante em um nível básico, são duas entidades separadas. Os disjuntores podem funcionar tão eficazmente quanto interruptores seguros, mas não são interruptores. Eles não são intercambiáveis. Portanto, não é recomendado usar um disjuntor como chave.

P: O que acontece sem um disjuntor?

R: Sem disjuntores funcionando, qualquer problema elétrico pode causar um incêndio ou até mesmo eletrocutá-lo ao acender as luzes ou conectar algo na tomada. Embora isso seja obviamente ótimo em termos de segurança, ainda pode ser frustrante quando você tem um circuito que está constantemente desarmado.

P: Qual tipo de disjuntor é melhor?

R: Existem diferentes tipos de disjuntores de baixa tensão; Os disjuntores miniatura (MCB) são usados para lidar com correntes abaixo de 100 amperes. Eles são os favoritos para aplicações que não possuem altas correntes. Se a sua aplicação tiver corrente superior a 100 amperes, um disjuntor em caixa moldada (MCCB) pode ser ideal.

P: Quanto tempo dura um disjuntor?

R: Os disjuntores mais comuns duram 30-40 anos. Os painéis elétricos podem durar décadas, mas devem ser inspecionados a cada 10-30 anos. Na verdade, isso normalmente acontece durante um período de tempo. À medida que componentes como disjuntores e interruptores do painel superaquecem devido ao uso intenso e às altas temperaturas, os materiais começarão a se desgastar. É aí que você começará a notar sinais de queima em seu painel.

P: Todas as casas possuem disjuntores?

R: Todas as residências possuem caixa de disjuntores, painel elétrico, caixa de fusíveis ou painel de disjuntores. Embora tenha muitos nomes, “caixa de fusíveis” é tecnicamente incorreta. Isso inclui apartamentos e residências privadas do Housing Board. Os proprietários têm carência de dois anos para instalar o RCCB. Não fazer isso até 1º de julho de 2025 poderá resultar em multa de até US$ 5,000.

P: O que acontece se um disjuntor estiver sobrecarregado, mas não desarmar?

R: Se o seu disjuntor estiver sobrecarregado e não desarmar, isso pode levar a consequências perigosas, como um incêndio elétrico. Se você ouvir, ver ou cheirar sinais de fogo, saia de casa e ligue para o 911. Se o disjuntor não desarmar, a sobrecarga pode danificar a fiação. Com a energia continuando a fluir através da fiação danificada, poderá ocorrer um incêndio elétrico.

P: É seguro desligar o disjuntor?

R: O perigo é mínimo se tudo o que você fizer for desligar um disjuntor, já que você não removerá toda a tampa do painel para expor as conexões dos fios de serviço ou os barramentos quentes internos. Este é um sinal de que um de seus circuitos está sobrecarregado regularmente. Seus circuitos só são capazes de suportar até um certo nível de tensão. Além desta tensão, você corre o risco de iniciar um incêndio elétrico. É por isso que o disjuntor desarma, interrompendo o fluxo de eletricidade em sua casa.

P: Quantos amperes tem um disjuntor?

R: O padrão para a maioria dos circuitos domésticos é de 15 amperes ou 20 amperes. Uma observação importante a lembrar é que os disjuntores só podem suportar cerca de 80% de sua amperagem total. Isso significa que um disjuntor de 15-amp pode suportar cerca de 12-amps e um disjuntor de 20-amp pode suportar cerca de 16 amps.

P: Os disjuntores usam CA ou CC?

R: Os disjuntores são usados para interromper a energia elétrica. A energia CC é usada porque permite que um banco de baterias forneça energia de fechamento/desarme aos circuitos de controle do disjuntor no caso de uma falha completa de energia CA. Embora os disjuntores CC sejam comumente usados em seções industriais, os disjuntores CA também podem ser encontrados em unidades residenciais. AC carrega a importância de ser fácil extinguir o arco em um ponto de cruzamento. Isso ocorre porque AC tem um ponto de cruzamento zero em cada ciclo.

P: Posso usar MCB em vez de RCCB?

R: Muitas pessoas usam MCB em vez de RCCB porque antigamente, MCB era a única opção disponível. Assim, muitas pessoas confiam nele em vez do RCCB. No caso do RCCB, a zona de falha do circuito elétrico pode ser facilmente identificada.

P: Qual é o melhor fusível ou disjuntor?

R: Os fusíveis oferecem proteção de circuito barata, simples e rápida. Seu tempo de proteção de circuito mais rápido é talvez seu maior benefício em relação aos disjuntores. Isto é importante ao proteger equipamentos eletrônicos sensíveis. Os disjuntores fornecem melhor proteção para aplicações trifásicas.

P: Preciso de RCCB se tiver ELCB?

R: Se você tiver um disjuntor de fuga à terra (ELCB) instalado em sua casa, não será necessário alterá-lo para um disjuntor de corrente residual (RCCB). Tanto o ELCB quanto o RCCB são dispositivos de segurança elétrica que cortam o fornecimento de energia elétrica imediatamente ao detectar vazamentos que podem resultar em choque elétrico.

P: Por que as pessoas tropeçam no ELCB?

R: Um disjuntor de fuga à terra (ELCB) desarma quando há uma falha à terra ou vazamento em um circuito ou equipamento, como alguns aquecedores de água, máquinas de lavar e fogões que podem causar o disparo do ELCB. Se o ELCB desarmar repetidamente e não reiniciar, significa que há uma falha no sistema. Os ELCBs introduzem resistência adicional e um ponto adicional de falha no sistema de aterramento.

P: Por que meu disjuntor está ligado, mas não há luz?

R: Isso indica que o receptáculo desarmou ou não está funcionando corretamente. Aperte o botão 'RESET' no GFCI para reiniciar o disjuntor. Se isso não resolver o problema, você também pode tentar testar seu GFCI para ver se ele precisa ser substituído. Os GFCIs precisam de testes anuais para garantir que estão protegendo seus pontos de venda.

P: Como posso saber se meu disjuntor ainda está bom?

R: O multímetro possui dois pinos. Toque um pino no parafuso do terminal do disjuntor e o outro pino em um parafuso de aterramento, geralmente em uma barra de metal ao longo do lado direito da caixa de circuito. O multímetro deve ler entre 120 e 240 volts. Qualquer outra coisa indica um disjuntor com defeito.

P: Qual é a diferença entre um disjuntor e um disjuntor principal?

R: Disjuntor principal: Grande disjuntor bipolar que limita a quantidade de eletricidade que entra de fora para proteger os circuitos que alimenta. Ele também identifica a capacidade de amperagem do painel do disjuntor. Disjuntores: Empilhados no painel e possuem uma chave liga/desliga que controla o fluxo de energia.

P: Uma casa pode ter dois disjuntores?

R: É possível ter até seis disjuntores para controlar subpainéis e outros circuitos; entretanto, a maioria dos painéis principais possui um disjuntor principal. Muitos podem ter um seccionador com fusível que pode ser retirado. Às vezes, as casas têm dois painéis de disjuntores que controlam a energia para diferentes partes da casa, como um grande anexo ou um segundo andar, por exemplo.

Como um dos fabricantes e fornecedores mais profissionais de disjuntores na China, somos caracterizados por produtos de qualidade e preço competitivo. Tenha a certeza de comprar um disjuntor personalizado feito na China aqui de nossa fábrica. Contate-nos para cotação.
